產品概述

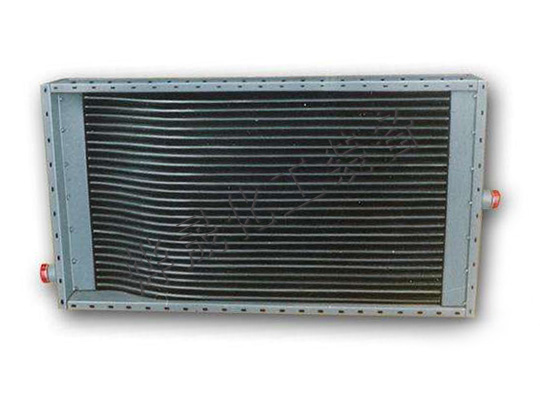

       S型散熱排管是一種標準型號的散熱排管，適用于蒸汽加熱系統，因其進出水接頭分置于排管兩側，所以采用曲管來消除受熱膨脹及其它原因所造成的應力。
       翅片管均用Φ16×lmm紫銅管繞制上10×0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三種不同的片距，“R”種片距，片距小而散熱面積具有大的散熱量；“M”種片距，片距較大，散熱量及空氣阻力均較小；“T”種片距，片距大，適用于蒸汽壓力較高而空氣溫升較低的情況。
       S型散熱排管有各種不同表面管長、管數、排數及翅片片距的多種配合，計有大小規格七百六十五種。
       翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。
       翅片管與進氣回水總管的連接，采用銅焊，其它工藝細節，均嚴格要求，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。

S型編號方法
       型號——排數（片距代號）——表面管數——表面管長（英寸）。
       如采用兩排，片距為3.2mm，表面管數為21，管長為60英寸，則為S--2（R）—-21——60。

技術參數

表面 管數	B （mm）	基本參數	排數	A （mm）	表面管長	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
						830	980	1130	1280	1430	1580	1730	1880	2030	2180	2330	2480	2630	2780	2930	3080	3230
12	530	散熱面積（m2） 受風面積（m2） 通風凈截面積（m2） 進出管接頭（寸） 進出管接頭（寸） 凈重（KG） 凈重（KG）			2 1或2 1或2  1 2 1 2	9 0.26 0.144 2 2 29.1 37	11.25 0.325 0.18 2 2 32.8 42.5	13.5 0.39 0.216 2 2 36.5 48	15.75 0.455 0.252 2 2 40.2  53.5	18 0.52 0.288 2 2 43.9 59	20.25 0.585 0.324 2 2 47.6 64.5	22.5 0.65 0.36 2 2 51.3  70	24.75 0.715 0.396 2 5/2 55 75.5	27 0.78 0.432 2 5/2 58.7 81.1	29.25 0.845 0.468 2 5/2 62.4  86.5	31.5 0.91 0.504 2 5/2 66.01 92	33.75 0.975 0.54 2 5/2 69.8 97.5	36 1.04 0.576 2 5/2 73.5  103	38.25 1.105 0.612 2 5/2 77.5 108.5	40.5 1.17 0.648 5/2 5/2 80.9  114	42.75 1.235 0.648 5/2 5/ 2 84.6  119.5	45 1.3 0.72 5/2 5/2 88.3 125
15	636	散熱面積（m2） 受風面積（m2） 通風凈截面積（m2） 進出管接頭（寸） 進出管接頭（寸） 凈重（KG） 凈重（KG）			2 1或2 1或2  1 2 1 2	11.25 0.325 0.18 2 2 34 43	14.06 0.406 0.225 2 2 38.3 50	16.88 0.488 0.27 2 2 42.6 57	19.68 0.569 0.315 2 2 46.9 64	22.5 0.65 0.36 2 2 51.2 71	25.31 0.731 0.405 2 2 55.5 78	28.13 0.812 0.45  2 2 59.8 85	30.94 0.894 0.495 2 5/2 64.1 92	33.75 0.975 0.54 2 5/2 68.4 99	36.56 1.056 0.585 2 5/2 72.7  106	39.38 1.137 0.63 2 5/2 77 113	42.19 1.219 0.675 5/2 5/2 81.3  120	45 1.3 0.72 5/2 5/2 85.6 127	47.81 1.381 0.765 5/2 5/2 89.9 134	50.63 1.462 0.81 5/2 5/2 94.2  141	53.44 1.544 0.855 5/2 5/2 98.5 148	56.25 1.625 0.9 5/2 5/2 102.8  155
18	742	散熱面積（m2） 受風面積（m2） 通風凈截面積（m2） 進出管接頭（寸） 進出管接頭（寸） 凈重（KG） 凈重（KG）			2 1或2 1或2  1 2 1 2	13.5 0.39 0.216 2 2 39 50	16.88 0.488 0.27 2 2 44  57.8	20.25 0.586 0.324 2 2 49 65.6	23.63 0.684 0.378 2 2 54  73.4	27 0.782 0.432  2 5/2 59 81.2	30.38 0.88 0.486 2 5/2 64  89	33.75 0.978 0.54 2 5/2 69 96.8	37.13 1.076 0.594 2 5/2 74  104.6	40.5 1.174 0.648 5/2 5/2 79 112.4	43.88 1.272 0.702 5/2 5/2 84  120.2	47.25 1.37 0.756 5/2 5/2 89 128	50.63 1.068 0.81 5/2 5/2 94  135.8	54 1.566 0.864  5/2 5/2 99 143.6	57.38 1.664 0.918 5/2 5/2 104  151.4	60.75 1.762 0.972 5/2 5/2 109 159.2	64.13 1.86 1.026 5/2 5/2 114 167	67.5 1.958 1.08 5/2 5/2 119 174.8
21	843	散熱面積（m2） 受風面積（m2） 通風凈截面積（m2） 進出管接頭（寸） 進出管接頭（寸）  凈重（KG） 凈重（KG）			2 1或2 1或2 1 2  1 2	15.75 0.455 0.252 5/2 5/2 43 57	19.69 0.568 0.315 5/2 5/2 48.5 66	23.63 0.681 0.378 5/2 5/2 54 75	27.56 0.794 0.441 5/2 5/2 59.5 84	31.5 0.907 0.504 5/2 5/2 65 93	35.44 1.02 0.567 5/2 5/2 70.5  102	39.38 1.133 0.63 5/2 5/2 76 111.0	43.31 1.246 0.693 5/2 5/2 81.5  120	47.35 1.359 0.756 5/2 5/2 87 129	51.29 1.472 0.819 5/2 5/2 92.5  138	55.13 1.585 0.882 5/2 5/2 98 147	59.06 1.698 0.945 5/2 5/2 103.5  156	63 1.811 1.008 5/2 5/2 109 165	66.94 1.924 1.071 5/2 5/2 114.5 174	70.88 2.037 1.134 5/2 5/2 120 183	74.81 2.15 1.197 5/2 5/2 125.5 192	78.75 2.263 1.26 5/2 5/2 131 201
24	954	散熱面積（m2） 受風面積（m2） 通風凈截面積（m2） 進出管接頭（寸） 進出管接頭（寸）  凈重（KG） 凈重（KG）			2 1或2 1或2  1 2  1 2	18 0.52 0.288 5/2 5/2 50  64	22.5 0.65 0.36 5/2 5/2 56 74	27 0.78 0.432 5/2 5/2 62  84	31.5 0.91 0.504 5/2 5/2 68 94	36 1.04 0.576 5/2 5/2 74  104	40.5 1.17 0.648 5/2 5/2 80  114	45 1.3 0.72 5/2 5/2 86  124	49.5 1.43 0.792 5/2 5/2 92  134	54 1.56 0.864 5/2 5/2 98 144	58.5 1.69 0.936 5/2 5/2 104  154	63 1.83 1.008 5/2 5/2 110 164	67.5 1.95 1.08 5/2 5/2 116 174	72 2.08 1.152 5/2 5/2 122 184	76.5 2.21 1.224 5/2 5/2 128 194	81 2.34 1.296 5/2 5/2 134 204	85.5 2.47 1.368 5/2 5/2 140 214	90 2.6 1.44 5/2 5/2 146 224
